热成像视频转网络视频
作者:
发布时间:
2025-12-11
2 次浏览
有仁视讯FPV红外热成像模组结合视频编码器的网络化方案，通过前端感知与编码传输的深度协同，打破了传统FPV热成像应用的传输壁垒与场景局限，为工业巡检、户外搜救、全域安防等领域提供了“全天候、实时化、网络化”的智能感知解决方案。未来，方案将进一步融合AI智能识别、边缘计算技术，实现目标自动分类、轨迹追踪等高级功能；同时拓展卫星网络深度适配，覆盖极地、深海等无地面网络的极端场景，推动FPV红外热成像网络化技术在更多高端领域的规模化应用。
有仁视讯FPV红外热成像模组结合视频编码器网络化方案
在无人机FPV作业、移动巡检、户外安防等核心场景中，传统可见光FPV方案受光照、天气、环境遮挡等因素限制，难以实现全天候精准探测；同时，独立热成像模组存在信号传输距离短、无法多终端共享、数据难以联网溯源等痛点。有仁视讯基于自身YR系列FPV红外热成像模组的核心优势，结合高性能视频编码器打造网络化解决方案，通过“热成像感知+低延时编码+多网络适配+云端协同”全链路设计，实现红外热成像数据的实时网络化传输、多终端同步预览与数据追溯，彻底突破传统FPV热成像应用的场景边界与传输局限。
一、方案核心定位与设计目标
本方案以有仁视讯YR系列FPV红外热成像模组（YR256-UVC、YR384-UVC、YR640-UVC）为前端感知核心，搭配专用低延时视频编码器，聚焦三大核心设计目标：一是突破环境限制，依托8-14μm远红外波段特性，实现黑夜、雾、霾、沙尘等恶劣环境下的精准热成像探测；二是构建全域联网能力，支持多网络制式适配，实现热成像视频的远程实时传输与多终端共享；三是适配FPV载体特性，通过轻量化、低功耗集成设计，满足无人机、移动巡检机器人等载体的负载与续航需求，无需大规模改装即可快速部署。
二、方案核心架构：“感知-编码-传输-云边协同”全链路设计
方案构建“前端感知层-编码传输层-云端服务层-终端应用层”四层架构，形成FPV红外热成像数据的全链路网络化闭环，各层级协同实现“精准采集、高效编码、稳定传输、智能应用”的核心功能。
（一）前端感知层：FPV红外热成像精准采集

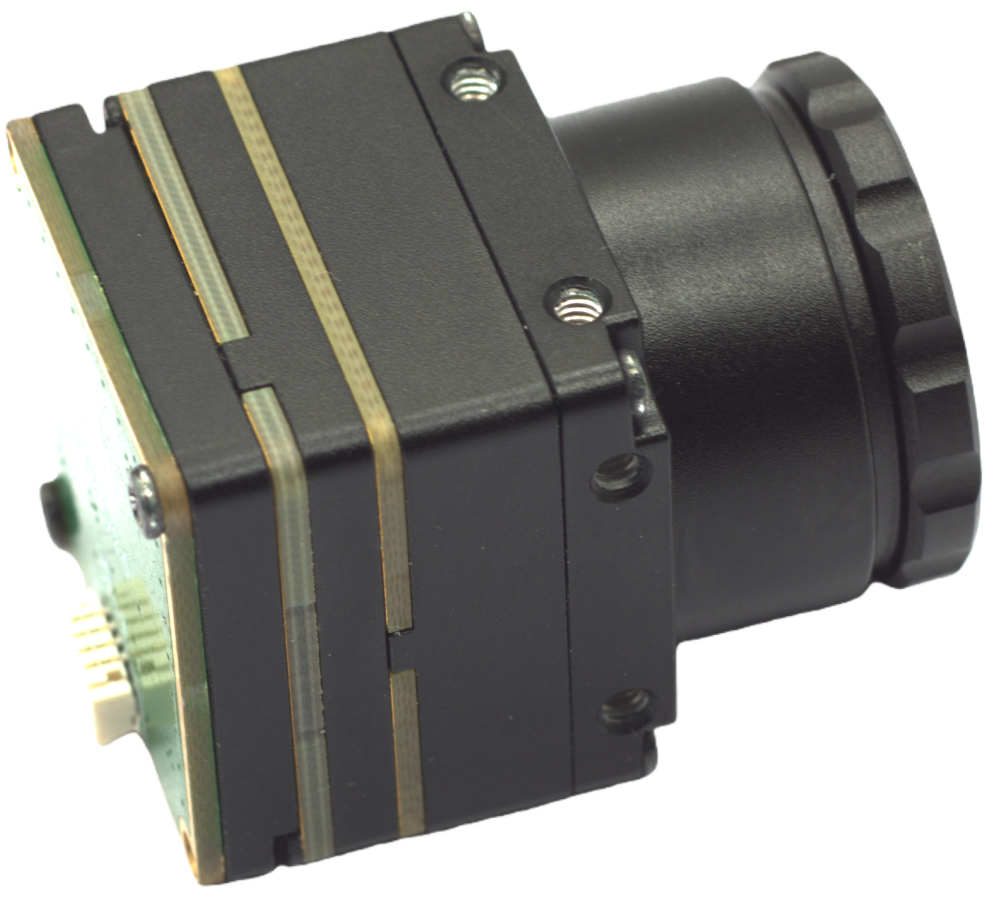

核心组件为有仁视讯YR系列FPV红外热成像模组，基于氧化钒未冷却红外焦平面探测技术，无需制冷即可实现稳定热成像。模组支持256×192至640×512多档分辨率适配，噪声等效温差（NETD）≤40mK，可捕捉0.5℃级细微温度差异；帧率达50Hz，保障FPV视角无卡顿成像，搭配自动快门校正技术，应对高低温剧烈变化场景仍能保持画面稳定。模组采用21×21mm微型化设计，重量仅22g，功耗低至600mw（YR256-UVC型号），支持4.5-18V宽电压供电，可直接适配无人机3S-6S锂电池、巡检机器人12V直流供电系统，通过2pin/1.0端子实现供电与CVBS信号一体化传输，30分钟内即可完成与FPV载体的集成改装。
（二）编码传输层：低延时编码与多网络适配
采用有仁视讯专用低延时视频编码器，与YR系列模组实现硬件级无缝对接，直接接收模组输出的PAL模拟视频信号，无需额外信号转换模块。编码器搭载华为海思高性能SOC芯片，支持H.265/H.264高效编码，针对红外热成像数据特性优化编码参数，在保障温度梯度信息完整保留的前提下，实现视频流压缩比提升50%，1M带宽即可稳定传输高清红外热成像视频。
传输层面支持多网络制式灵活切换：户外移动场景（无人机、野外巡检）适配4G/5G或“5G+卫星”双模传输，采用UDP+FEC前向纠错协议，可修复80%以上误码数据包，在20%丢包率环境下仍能保障画面流畅；室内/近距离场景适配WiFi6传输，延迟低至30ms；工业固定场景可接入工业以太网，实现有线稳定传输。编码器内置网络管理模块，支持自动带宽检测与码率自适应调整，波动范围≤10ms，确保复杂网络环境下传输稳定性。
（三）云端服务层：数据汇聚与智能赋能
编码后的红外热成像视频流实时上传至有仁视讯云端管理平台，平台具备三大核心能力：一是数据汇聚与存储，支持多终端（最多100个）同时接入预览，存储时长可自定义（1-90天），支持历史视频回溯与精准检索；二是智能分析赋能，集成红外热成像温度异常检测算法，可自动识别设备异常发热、人体/车辆目标，触发预警并推送至相关终端；三是设备管理，支持对前端FPV红外热成像模组、编码器的远程状态监控、参数配置与固件升级，降低运维成本。
（四）终端应用层：多场景灵活适配
支持电脑端、手机APP、平板、工业控制中心大屏等多终端适配，满足不同用户需求：FPV操作人员可通过手机/平板实时查看红外热成像画面，精准操控载体姿态；后台管理人员可通过电脑端云端平台查看多设备实时数据，进行任务调度与故障标记；应急指挥场景下，大屏终端可实现千名人员同步观看，支持指挥指令快速下发。
三、核心技术亮点：协同优化保障网络化效能
（一）模组与编码器硬件协同优化

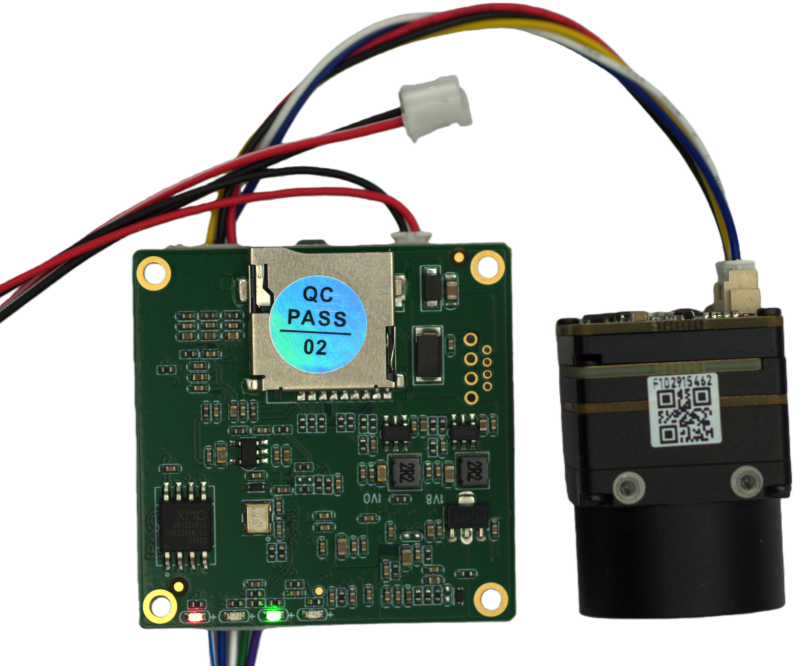

YR系列FPV红外热成像模组与专用编码器采用模块化对接设计，编码器体积压缩至35×35×15mm，重量仅35g，与模组集成后总重量不足60g，对无人机续航损耗控制在5%-8%以内。两者共享供电系统，通过标准化接口实现信号直连，避免额外布线导致的信号干扰，单帧数据传输延迟低至2ms，为全链路低延时奠定基础。
（二）红外热成像编码专项优化
针对红外热成像数据的灰度特性与温度信息优先级，编码器采用“温度敏感区域优先编码”算法，对高温异常区域、目标轮廓等关键信息分配更高编码精度，对背景区域进行自适应压缩，在降低带宽占用的同时，确保核心温度数据不丢失。编码延迟控制在3ms以内，全链路端到端延迟≤80ms，满足FPV实时操控需求。
（三）全环境适应与网络冗余设计
前端模组与编码器均采用宽温设计，工作温度覆盖-40℃至80℃，可应对高寒、高温、高原昼夜温差等极端环境；编码器支持双SIM卡冗余备份（5G/4G模式），当主网络信号中断时，自动切换至备用网络，切换延迟≤50ms，保障户外复杂环境下传输不中断。
四、典型应用场景：网络化价值落地实践
（一）工业设备FPV巡检场景（适配YR384-UVC/YR640-UVC）
电力、石化、冶金行业中，无人机搭载YR系列模组与编码器，对高压输电线路、储油罐、化工管道等设备进行FPV巡检。红外热成像画面经编码后通过5G网络实时传输至云端平台，地面技术人员通过电脑端同步查看，系统自动识别接头松动、绝缘层老化等导致的温度异常（温差超过40℃自动预警）。相较于传统人工巡检，效率提升5-8倍，避免人员接触高危区域，故障定位精准度提升90%；历史巡检视频可回溯对比，助力设备全生命周期管理。
（二）户外FPV搜救场景（适配YR256-UVC/YR384-UVC）
山地、森林、海上搜救场景中，无人机搭载低功耗YR256-UVC模组与编码器，利用红外热成像技术穿透植被、烟雾、夜色，快速捕捉人体温度轮廓。编码后的视频流通过“5G+卫星”双模网络传输至搜救指挥中心大屏，支持全体搜救人员同步观看，指挥者依据实时画面规划搜救路线、调度救援物资。模组低功耗设计使无人机续航延长至40-60分钟，搜救范围扩大2倍，被困人员定位时间缩短至10分钟内，较传统可见光搜救效率提升3倍以上。
（三）全域FPV安防监控场景（适配全系列模组）
园区、边境、油田等大范围安防区域，采用“无人机FPV+移动巡检机器人”协同部署方案。边境监控选用YR640-UVC高分辨率模组，可实现700m车辆、300m人员识别，编码视频通过5G网络实时回传至边境安防指挥中心，配合云端平台的电子围栏功能，实现入侵目标自动预警；园区监控选用YR256-UVC基础款模组，通过WiFi6网络传输，安保人员可通过手机APP实时查看多个FPV点位画面，实现无死角、全天候监控，覆盖范围较传统固定红外摄像头提升3-4倍。
五、方案核心价值总结
1. 全天候精准感知：依托远红外技术突破环境限制，实现昼夜、恶劣天气下的稳定探测；2. 极致轻量化适配：模组与编码器集成后重量轻、功耗低，完美适配FPV载体，续航影响极小；3. 低延时全域联网：全链路延迟≤80ms，多网络制式适配，支持多终端实时共享与远程调度；4. 智能高效运维：云端平台集成智能预警与设备管理功能，降低运维成本，提升作业效率；5. 快速集成部署：标准化接口设计，30分钟内完成改装集成，无需专业技术团队。
六、总结与展望
有仁视讯FPV红外热成像模组结合视频编码器的网络化方案，通过前端感知与编码传输的深度协同，打破了传统FPV热成像应用的传输壁垒与场景局限，为工业巡检、户外搜救、全域安防等领域提供了“全天候、实时化、网络化”的智能感知解决方案。未来，方案将进一步融合AI智能识别、边缘计算技术，实现目标自动分类、轨迹追踪等高级功能；同时拓展卫星网络深度适配，覆盖极地、深海等无地面网络的极端场景，推动FPV红外热成像网络化技术在更多高端领域的规模化应用。
