无线图传作为打破空间限制、实现视频信号远程传输的核心技术，已广泛应用于无人机巡检、安防监控、工业可视化、应急指挥等场景。其核心是将视频信号通过 “采集 - 编码 - 无线传输 - 解码 - 还原” 的链路，实现无物理线缆的实时传输，而视频编码器作为链路中的 “信号压缩与适配中枢”，直接决定传输效率、延迟与稳定性。有仁视讯凭借深耕编码技术的积累，推出 YR-S35M-CVBS、YR-S35M-AHD 等系列编码器，深度适配无线图传场景的技术需求，从原理层优化传输链路，成为无线图传方案的核心支撑。本文将拆解无线图传的完整工作原理，并解析有仁视讯编码器的关键适配逻辑。

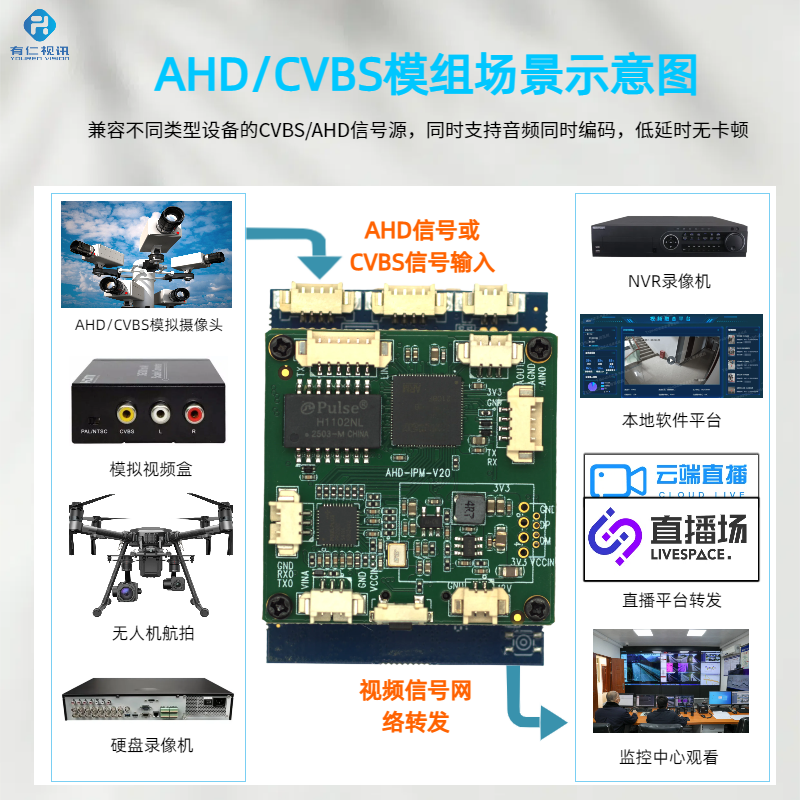

信号接收：有仁视讯编码器（如 YR-S35M-AHD）搭载 PR2000K AHD/CVBS/TVI 三合一采集芯片，可自动识别 PAL/NTSC 制式的 CVBS 信号、AHD I/II 代高清信号，无需手动配置，直接对接无人机模拟摄像头、安防红外热像仪等设备，解决 “信号类型不匹配导致的采集失败” 问题；
预处理优化：编码器内置信号调理电路，针对模拟信号易受干扰的特性，完成降噪、增益调节、阻抗匹配（75Ω 同轴特性阻抗），剔除信号中的杂波与噪声，同时将不同分辨率的信号（如 720×576 CVBS、1920×1080 AHD）归一化为统一的数字 YUV 格式，为后续编码压缩奠定基础。
编码算法选型：有仁视讯编码器支持 H.264/H.265 双编码标准，其中 H.265 编码是无线图传的最优选择 —— 相比 H.264，在同等画质下带宽占用降低 50%，1080P60 帧视频经 H.265 编码后带宽可压缩至 8~12Mbps，完全适配 4G/5G 无线链路；

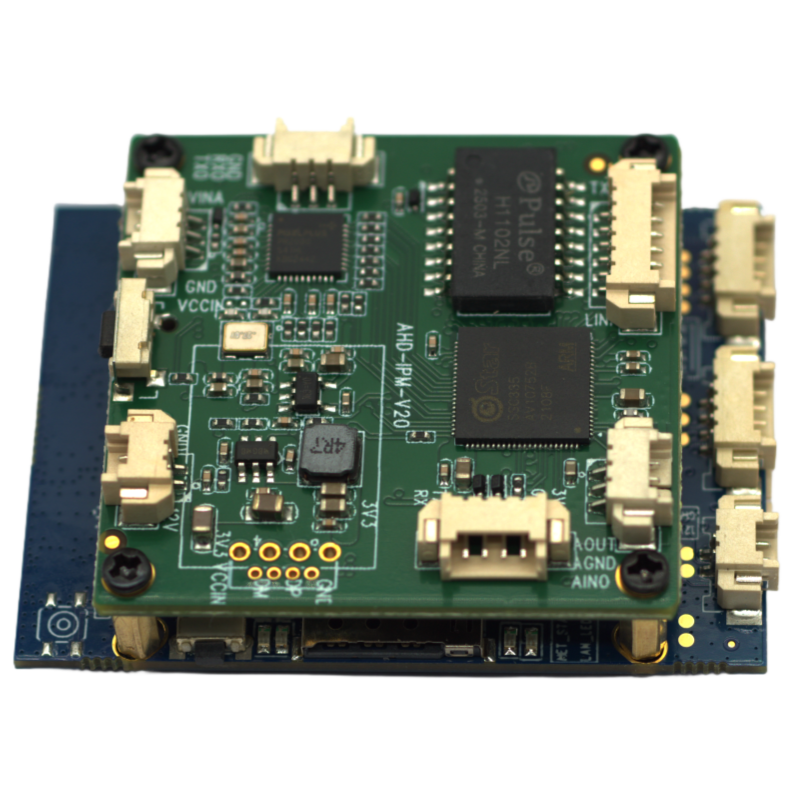

硬件加速编码：基于 SSC8836Q-H 高性能 SOC 芯片的编码器，集成专用 H.265 硬件编码引擎，单帧编码耗时≤8ms，比软件编码效率提升 3 倍，同时控制 CPU 占用率≤50%，避免编码算力占用导致的传输延迟；
码率自适应调整：编码器内置带宽检测算法，实时监测无线链路的带宽波动（如无人机飞至信号弱区时带宽骤降），动态调整编码码率（从 12Mbps 降至 6Mbps），优先保障画面流畅性，而非盲目追求画质。
数据封装：编码器将压缩后的视频码流封装为 RTP/UDP 数据包（无线图传首选 UDP 协议，避免 TCP 三次握手的延时），每包数据大小控制为 1400 字节（符合 MTU 值），避免数据包分片重组导致的延时；同时嵌入时间戳、设备 ID 等信息，便于接收端同步与识别；
无线调制：编码器预留 USB3.0/PCIe 接口，支持扩展 4G/5G、WIFI6、专网数传模块，不同模块对应不同调制方式 ——4G/5G 模块采用 OFDM 调制（抗多径干扰），WIFI6 模块采用 OFDMA 调制（提升多用户传输效率），编码器可自动适配模块的调制参数，确保数据与电磁波信号高效转换。
发射功率适配：编码器配合无线模块实现发射功率动态调整（如无人机近距离飞行时降低功率，避免干扰；远距离飞行时提升功率至合规上限），兼顾传输距离与电磁合规；
抗干扰优化：有仁视讯编码器集成 FEC 前向纠错算法，在数据发射前添加冗余校验码，即使传输过程中丢失 10% 的数据包，接收端仍能通过校验码还原完整数据，解决城市电磁干扰、山区信号遮挡导致的丢包问题；
多链路备份：支持 “主备无线链路” 切换，如同时接入 4G 与 WIFI6 模块，当 4G 信号中断时，自动切换至 WIFI6 链路，避免视频传输中断。
信号解调：接收端无线模块将电磁波信号还原为编码后的视频数据包，通过 CRC 校验剔除错误数据包，仅向解码器传输有效数据；
解封装同步：接收端读取数据包中的时间戳，与编码器的时间戳同步（基于 NTPv4 协议，同步精度≤1ms），解决无线传输中的帧乱序问题，确保视频帧按顺序解码。
硬件解码：有仁视讯编码器支持 “编码 - 解码” 一体化适配，接收端可采用同系列解码产品，利用 SSC8836Q-H 芯片的硬件解码引擎，将解码延迟控制在 8ms 以内；
画面还原：解码后的数字信号转换为 CVBS/HDMI 模拟信号，输出至地面站显示器、无人机 FPV 眼镜等设备，还原原始画面；同时支持 OSD 叠加功能，将无人机飞控数据（经编码器 TTL 串口透传）叠加在画面上，实现 “视频 + 数据” 一体化显示。
采集环节：零拷贝技术，信号从采集芯片直接写入编码缓存，减少 CPU 介入；
编码环节：硬件编码 + 无 B 帧结构，编码延迟≤12ms；
传输环节：UDP 协议 + FEC 纠错，避免重传延时；
解码环节：硬件解码 + 零缓冲显示，解码延迟≤8ms。
硬件层面：RJ45/USB 接口集成防雷防静电电路（接触放电 ±8kV），铝合金外壳屏蔽电磁干扰；
算法层面：FEC 前向纠错 + 自适应调制，丢包率控制在 0.1% 以下，即使在 5 级风力、城市高楼遮挡场景下，仍能稳定传输。
编码器对接小区围墙的 CVBS 摄像头，通过 WIFI6 传输至安防平台，动态码率调整适配小区带宽波动，即使高峰时段，仍能稳定传输 1080P 画面，人形检测报警延迟≤1 秒。
